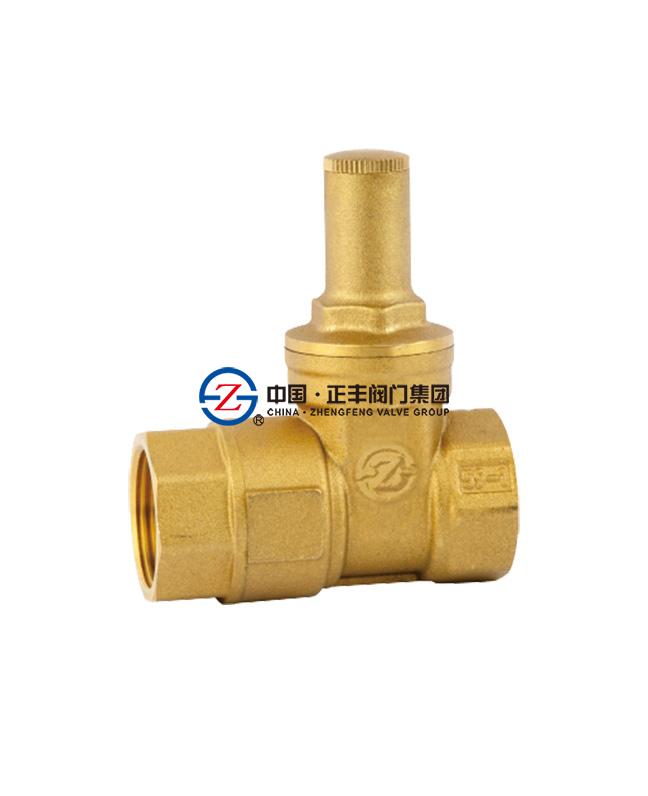

带止回机械锁闭闸阀

一、用途

闸阀是指启闭件闸板沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用。一般使用时全关或全开，不作凋节流量使用。广泛应用于自来水、冶金石油、建筑、化工、电力等行业。

二、特点

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、串联止回结构，可有效的防止介质倒流，一体式结构节省安装空间。

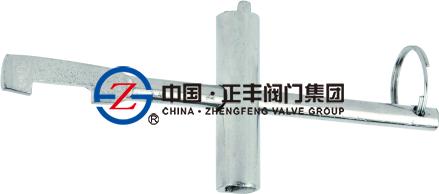

4、内藏式机械锁结构，只能使用对应尺寸的开启工具才能进行启闭操作。

三、性能规范

公称通径：DN15~DN25

公称压力：PN10/16

适用温度：-20~110℃

适用介质：水、非腐蚀性液体

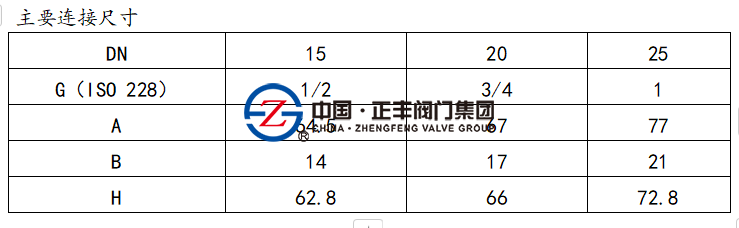

四、主要结构以及连接尺寸

结构形式
